系列
|
型号
|
导程
（mm）
|
行程范围
（mm）
|
最大可承载重量
|
最大推力
（N）
|
最高速度
（mm/s）
|
|
水平(Kg)
|
垂直(Kg)
|
|
MASS28
|
MASS28-L0.635T①-②-③
|
0.635
|
30-200
|
11.8
|
5.9
|
105
|
19.05
|
|
MASS28-L1.27T①-②-③
|
1.27
|
30-200
|
6.0
|
3.0
|
85
|
38.1
|
|
MASS28-L2.54T①-②-③
|
2.54
|
30-200
|
3.0
|
1.5
|
56
|
76.2
|
|
MASS28-L5.08T①-②-③
|
5.08
|
30-200
|
1.6
|
0.8
|
34
|
152.4
|
|
MASS28-L10.16T①-②-③
|
10.16
|
30-200
|
0.8
|
0.4
|
18
|
304.8
|
【备注】：

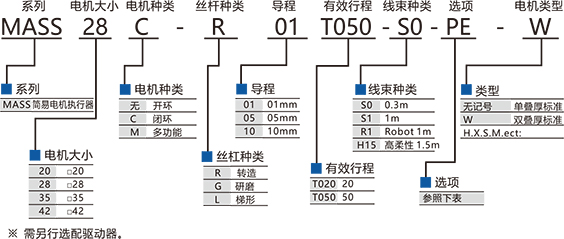

1. 型号说明：①行程 ②线束种类及长度 ③选项
2. 可选配研磨滚珠丝杠或者梯形丝杆。具体规格内容，另请咨询。
3. 可提供标准行程范围内任一行程的执行器，也可定制超出标准行程范围的执行器。
4. 最大可承载重量是5mm/sec时实际驱动的重量。

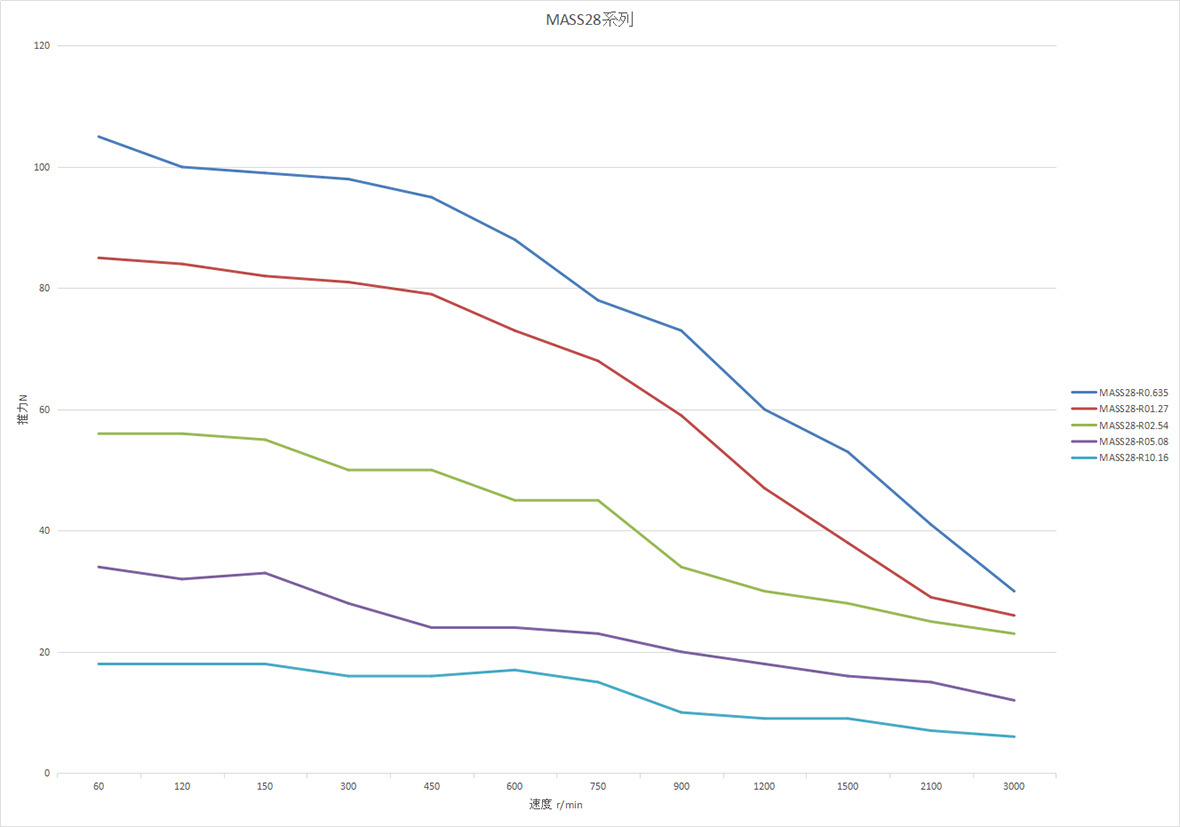

5. 最大推力是以1mm/sec驱动时的实测值。
6. 最高速度是水平方向，无负载时的运行速度。
通用规格
|
项目
|
MASS28
|
|
电机种类
|
2相步进，4线
|
|
驱动电压
|
DC 2.1V
|
|
额定电流
|
DC 1.0A
|
|
驱动方式
|
梯形丝杠 φ4.77 Ct10
|
|
导向方式
|
直线导轨
|
|
重复定位精度
|
±0.02mm
|
|
空转
|
±0.02mm
|
|
本体材质
|
铝合金
|
|
适用温度
|
0-40℃,85RH以下
|
【备注】：
1.测试条件：DC2.1V，1.0A，加减速 30,000pps/s；测试方向：垂直
2.上述推力为实测值，并非保证值。
