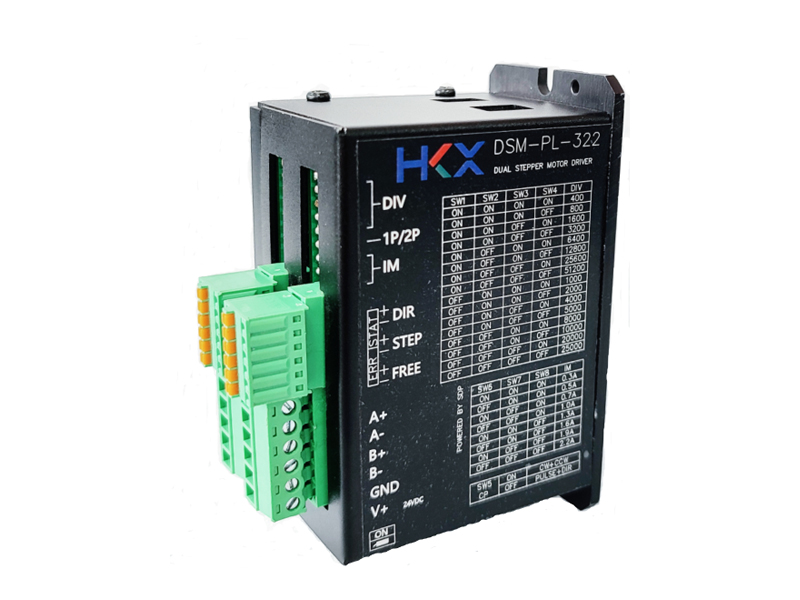

DSM-PL-322 双轴开环步进驱动器
● 双轴驱动一体、体积小、节省空间
● 全桥双极性PWM驱动
产品介绍:
DSM-PL-322驱动器双轴开环的步进驱动器,体积小、节省空间、可靠的品质和低噪声、低发热、低振动的特色,可驱动所有20/28/ 35/42机座的步进电机,特别适合于需要稳定可靠、高性能步进驱动器的领先型设备顾客!
主要特性:
● 双轴驱动一体、设计精巧、体积小、方便节省空间;
● 工作电压范围涵盖24VDC;
● 工作电流范围0.3A~2.2A(峰值电流);
● 支持脉冲/方向或双脉冲控制模式,可接收差分和单端式信号指令;
● 光耦隔离信号输入,抗干扰能力强;
● 提供16档常规微步细分设定值,最大细分为25600ppr,允许用户在最大微步细分范围内任意设定细分;
● 提供8档常规电流设定值,允许用户在最大工作电流范围内任意设定电流,最大为2.2A;
● 方便灵活的转速调整及开环闭环的转速控制
● 针对电机运行特点,低速、中速采用不同的抗振策略,确保电机全速范围内运行平稳;
● 高可靠性,提供过压、过流等保护功能。
● 设计精巧、噪音低、振动小
● 具有脱机功能
型号 | 输入电压(V) | 峰值电流(A) | 细分 | 匹配电机机座 | 重量(kg) | 外形尺寸(mm) | 控制信号 |
DSM-PL-322 | 24 DC | 0.3-2.2 | 2-256 | 20/28/35/42 | 0.20 | 94*60*43 | 差分/单端 |
